３Dタイプ プローブポジショナ
ラックに入ったままの基板や、製品に組み込まれた状態で垂直に立てた基板へのプロービングにもコンタクトさせることが可能です。
ミコジックの３Dポジショナは長いストロークのスプリングによる非常に安定したプロービングが特長です。
特長
- 長ストロークのスプリング構造を有した独自の先端構造による安定した接触圧。
- 微調整がしやすいよう、２Dタイプの構造を取り入れた独自のアーム構成（PVシリーズ）
3Dポジショナには2021年1月現在、アーム構造の違いにより、PVシリーズ、PSシリーズの２タイプがあります。
PVシリーズにはアーム長により、２機種（220mm,300mm）の一本アームタイプ
また、一つのメインスタンドにベースに２本のアームが付いた２本アームタイプが２機種で計４機種のバリエーションがあります。
PSシリーズはシンプルなアーム構成による簡易操作が特長でアーム長が200m㎡のタイプ１機種となります。
ベース及び、先端構造はPVシリーズと同じです。
各シリーズ毎の特長
- 微調整用アームにより、微細な箇所へのプロービング調整が可能 PVシリーズ
- シンプルなアーム構成により、調整及び固定箇所が少ないため簡単な操作 PSシリーズ

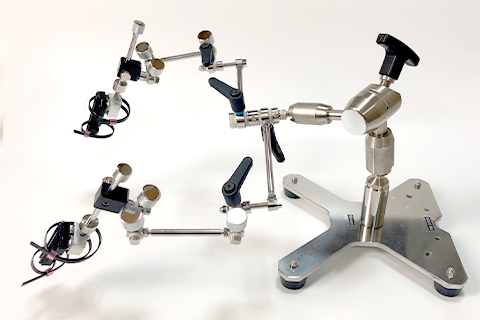

PVシリーズ 2本アームタイプ PV-220W

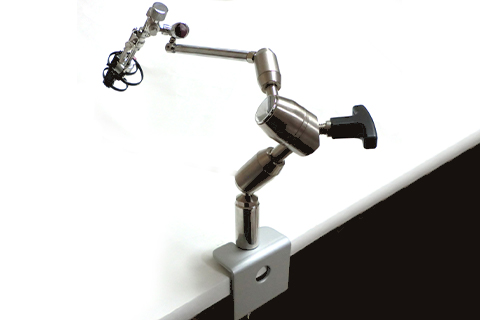

クランプ（オプション）で机に取付けられたPS-200
3Dタイプ プローブポジショナ一覧
3Dタイプ プローブポジショナ 平・縦置設置基板対応
PVシリーズ
3D(平置き・縦置き両対応) 多関節 高機能アーム長｜220｜300 2アームタイプあり |
PSシリーズ
3D(平置き・縦置き両対応) 少関節 簡易アーム長｜200 |
型式一覧
| シリーズ名 | シリーズ特長 | 測定対象基板に対する適応 | 基板へのコンタクト | アーム本数 | アーム長種類 (mm) （アームを最大限、伸ばした時のベース部からの長さ） |
型式 | |
|---|---|---|---|---|---|---|---|
| 水平設置 | 垂直設置 | ||||||
| PV | ・３Ｄ（平面、垂直）プロービング用 ・オシロプローブを直接基板にコンタクト ・多関節タイプ |
○ | ○ | オシロプローブを直接、基板にコンタクト | 2 | 300 | PV-300W |
| 300 | |||||||
| 2 | 220 | PV-220W | |||||
| 220 | |||||||
| 1 | 300 | PV-300 | |||||
| 1 | 220 | PV-220 | |||||
| PS | ・３Ｄ（平面、垂直）プロービング用 ・オシロプローブを直接基板にコンタクト ・少関節シンプルタイプ |
○ | ○ | オシロプローブを直接、基板にコンタクトさせる | 1 | 200 | PS-200 |
