PLシリーズ薄膜・微小部品用

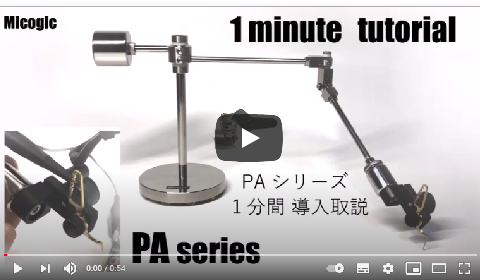

※動画が再生されない場合は こちら (Youtube) でご覧ください。

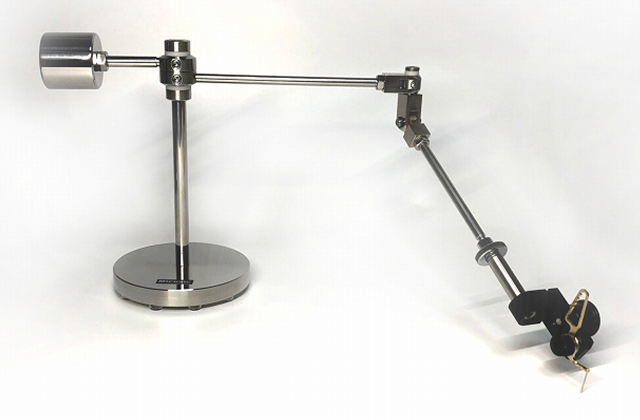

・今までになかった画期的な汎用簡易マニュアルプローバーです。
広い範囲に点在する測定対象にレコードの針を置くような操作性で素早くプロービングを行うのに最適です。

・薄膜等実験試料の電気特性測定等やIC単体の検査又プローブカードの品質検査等にも多くの実績があります。
※電子部品・材料・半導体・プローブカード関連、大学・研究期間関連の多くがこのシリーズの実績になります。

※PLシリーズは従来、”PAシリーズの特注品”である軽荷重タイプ(PAシリーズの約70g重から約35g重)を新たに標準型式としたものです。主な操作性などはPAシリーズに準じます。

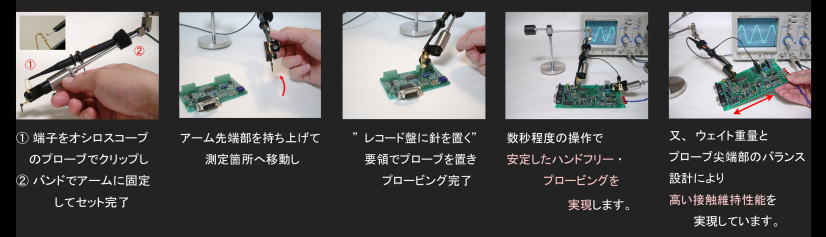

使用手順

特長
  • PLシリーズは従来、”PAシリーズの特注品”である軽荷重タイプ(PAシリーズの約70g重から約35g重)を新たに標準型式としたものです。構成や操作性などはPAシリーズに準じます。

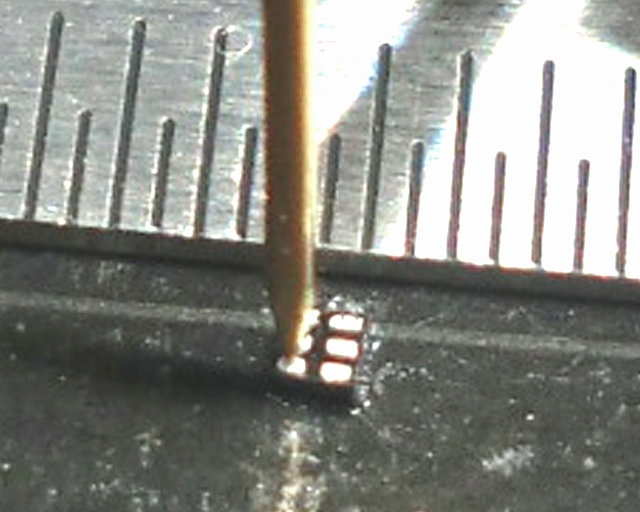

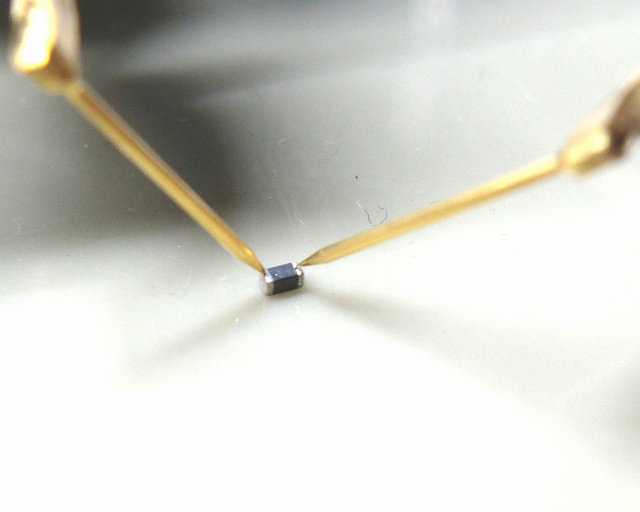

  • PLシリーズは構成や操作はPAシリーズと同様となります。PAシリーズと比較して針先荷重が軽いために、薄膜などの実験試料や微小部品への直接のプロービング、繊細なフレキシブル基板などに適しています。

広い範囲に点在する測定対象にレコードの針を置くような操作性で素早くプロービングを行うのに最適で、今までになかった画期的な”汎用簡易マニュアルプローバー”としてお使いいただいております。詳細につきましては御問合せ下さい。

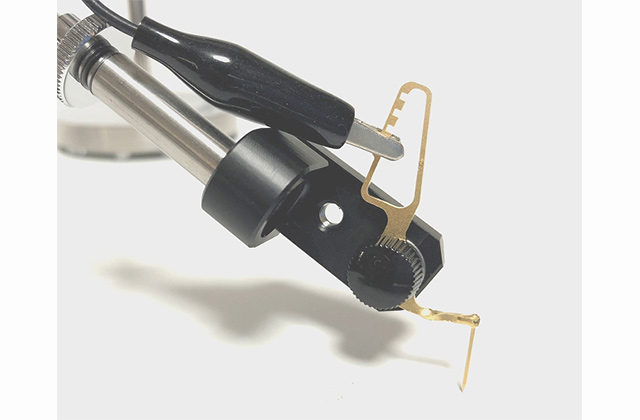

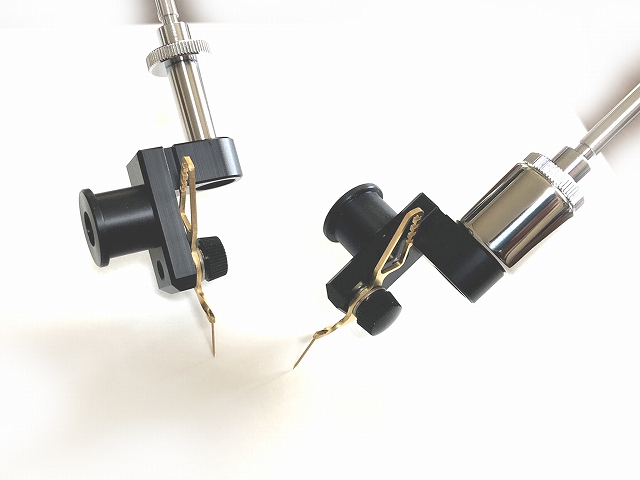

PAシリーズとの先端部比較 左PLシリーズ 右 PAシリーズ

試作品の評価、選別などにおいて、様々な素子メーカーに御使用いただいています。従来は手作業や、高額なプローバーを使用したプロービングでしたが、作業効率の向上やコストダウンになったとご好評をいただいています。

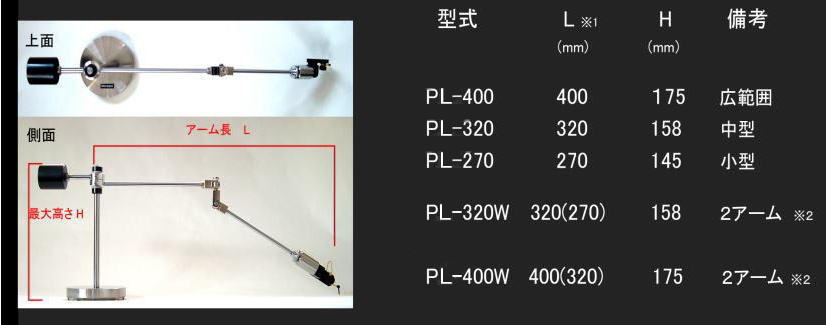

仕様及び機種

※アーム長(L)はアームを最大限伸ばした時のベース中央からの長さです。
測定可能な範囲はPL-400の場合、約半径400m以内となります。

※2アームタイプには2本のアームがセットされています。
2本のアームは、操作性を考慮して長さの異なるアームが2本セットされています。
例えば、PL-400Wの場合には L=400 及び L=320 がセットされています。
これにより各々のアームは干渉することなく、独立した操作が可能です。

価格及び納期について

各機種の標準価格は 標準価格表 をご覧ください。

PLシリーズの納期は全機種、通常1週間となります。
